Одним из

наиболее мощных факторов прогресса в телекоммуникации является цифровизация

информации, средств ее обработки и доставки. Начавшийся в 60е годы переход от

аналоговой формы представления информации всех типов к цифровому формату делает

более легко реализуемыми процессы обработки, накопления и транспортировки

информации.

Традиционно сети проектировались и строились для определенного вида трафика.

Цифровые же сети могут рассматриваться как сети общего назначения,

обеспечивающие передачу любого типа информации, сто разрушает устойчивые

традиции о создании сетей, предназначенных под конкретные нужды (для передачи

речи – телефонные сети, трансляция видео - сети ТВ и кабельного телевидения).

Сети связи в настоящее время и в недалеком будущем становятся полностью

цифровыми и характеризуются широким применением компьютерных средств.

Всепроникающий компьютинг означает, что микропроцессоры будут использоваться

повсюду, оказывая определяющее влияние на характеристики систем. Сети

начинают использоваться не только для транспортировки информации, но и для

управления приложениями. Этот процесс ведет к конвергенции и между

электросвязью и другими тесно связанными отраслями работающими с содержанием,

такими как издательская деятельность, развлечения, обучение и др.

2 Цифровые АТС

2.1 Общие сведения

Телефон остался сегодня основным видом связи, предоставляя услугу передачи

речевых сообщений. Телефонная сеть общего пользования (ТФОП) мира насчитывает

сегодня свыше 900 млн. телефонов.

Для повышения качества связи, расширения числа услуг связи, автоматизации

сети, в развитых странах с 70-х годов аналоговые и коммуникационные станции

переводятся на электронные цифровые. Во многих из них цифровизация

междугородной связи закончена, на местных сетях цифровые АТС составляют 80%.

Идет быстрое внедрение волоконно-оптических линий связи.

Цифровые системы коммутации более эффективны, чем однокоординатные системы

пространственного типа. Основные преимущества цифровых АТС: уменьшение

габаритных размеров и повышение надежности оборудования за счет использования

элементной базы высокого уровня интеграции; повышение качества передачи и

коммутации; увеличение числа вспомогательных и дополнительных служб;

возможность создания на базе цифровых АТС и цифровых систем коммутации

интегральных сетей связи, позволяющих внедрение различных видов и служб

электросвязи на единой методологической и технической основе; уменьшение

объема работ при монтаже и настройке электронного оборудования в объектах

связи; сокращение обслуживающего персонала за счет полной автоматизации

контроля функционирования оборудования и создания необслуживаемых станций;

значительное уменьшение металлоемкости конструкции станций; сокращение

площадей, необходимых для установки цифрового коммутационного оборудования.

Недостатки цифровых АТС: высокое энергопотребление из-за непрерывной работы

управляющего комплекса и необходимости кондиционирования воздуха.

Особенности цифровых коммутационных устройств с импульсно-кодовой модуляцией

(ИКМ) сигналов: процессы на входах, выходах и внутри устройств согласованы по

частоте и времени (синхронные устройства); цифровые коммутационные устройства

являются четырехпроводными в силу особенностей передачи сигналов по цифровым

системам.

В цифровой коммутационной системе функцию коммутации осуществляет цифровое

коммутационное поле. Управление всеми процессами в системе коммутации

осуществляет управляющий комплекс. Цифровые коммутационные поля строятся по

звеньевому принципу. Звеном является группа (T-, S- или S/T) ступеней,

реализующих одну и ту же функцию преобразования координат цифрового сигнала.

В зависимости от количества звеньев различают двух-, трех- и многозвенные

цифровые коммутационные поля.

Общие характеристики цифровых АТС разных производителей приведены в таблице

1. (см. приложение 1)

2.2 Поколения цифровых АТС

Развитие телефонной связи нашей страны связано с созданием коммутационной

техники трех поколений.

К первому поколению относятся автоматические телефонные станции декадно-

шаговой системы (АТС ДШ) в процессе эксплуатации которых выявился ряд

серьезных недостатков. К ним относятся:

- низкое качество обслуживания;

- невысокая надежность коммутационного оборудования;

- ограниченное быстродействие;

- наличие большого числа обслуживающего персонала;

- малая проводность линий.

Наличие этих недостатков явилось серьезным препятствием для значительного

увеличения емкости ГТС и автоматизации телефонной связи.

Ко второму поколению систем коммутации относятся автоматические телефонные

станции координатного типа (АТСК и АТСКУ). Станции этого типа обладают рядом

преимуществ по сравнению с АТС ДШ:

- лучшее качество разговорного тракта;

- уменьшение числа обслуживающего персонала;

- увеличение использования линий;

- увеличение проводности и доступности.

Однако, несмотря на эти улучшения АТСКУ все же имеют ряд недостатков,

присущих АТС ДШ. Это и явилось предпосылкой для создания третьего поколения

телефонных станций.

Третье поколение систем коммутации - квазиэлектронные и цифровые телефонные

станции. Квазиэлектронные станции устранили ряд недостатков присущих АТС ДШ и

АТС КУ и используются во многих странах мира. Создание же полностью цифровых

систем стало возможным лишь после применения в них принципа коммутации

информации в цифровом виде (импульсно-кодовая модуляция). Цель создания

нового поколения коммутационной техники на основе цифровых систем передачи

(ЦСП) заключается в повышении гибкости и экономичности системы, сокращение

затрат и трудоемкости эксплуатации, упрощение и удешевление в производстве, а

так же предоставление новых видов услуг абонентам.

3 Цифровые выделенные линии PDH и SONET/SDH

Цифровая аппаратура PDH была разработана в конце 60-х годов компанией AT&T

для решения проблемы связи крупных коммутаторов телефонных сетей между собой. К

этому времени аналоговая аппаратура исчерпала свои возможности по пропускной

способности, и требовалась либо прокладка новых кабелей большой протяженности,

либо изменение принципов работы оборудования.

Внедрение цифровой аппаратуры PDH позволило повысить скорость передачи и

снизить уровень помех при передаче голоса.

Существуют два поколения технологий цифровых первичных сетей:

1) Технология PDH — Plesiochronic Digital Hierarchy, плезиохронная цифровая

иерархия ("плезио"означает "почти").

2) Технология SDH — Synchronous Digital Hierarchy, синхронная цифровая

иерархия. В Америке технологии SDH соответствует стандарт SONET.

3.1 Технология PDH

Первым уровнем скоростей технологии является аппаратура T1, которая позволяет

передавать голос и данные со скоростью 1,544 Мбит/с. Первоначально,

аппаратура T1 разрабатывалась для передачи по одному каналу голоса 24

абонентов в цифровой форме. Так как абоненты по-прежнему пользуются обычными

аналоговыми телефонными аппаратами, то мультиплексор Т1 на телефонной станции

сам осуществляет оцифровывание голоса. В результате каждый абонентский канал

образовывает цифровой поток данных 64 Кбит/с. Данные 24-х абонентов

собираются в кадр достаточно простого формата: в каждом кадре последовательно

передается по одному байту каждого абонента, а после 24-х байт вставляется

один бит синхронизации. Таким образом, мультиплексор Т1 обеспечивает передачу

голосовых данных со скоростью 1,544 Мбит/с (24 абонента * 64 Кбит/с + биты

синхронизации).

Однако при помощи оборудования T1 можно передавать не только голос, но и

данные. Для этого компьютер или маршрутизатор должны быть подключены к

цифровой выделенной линии при помощи специального устройства DSU/CSU, которое

может быть выполнено в отдельном корпусе, или встроено в маршрутизатор.

Устройство формирует кадры канала Т1, усиливает сигнал и осуществляет

выравнивание загрузки канала.

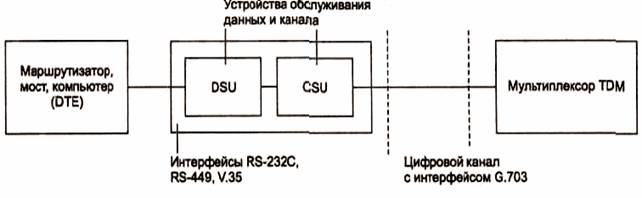

Рис. 1. Использование DSU/CSU для подключения к цифровой выделенной линии

Реферат: Цифризация и Интеллектуализация Телефонной Связи

Пользователь может арендовать не весь канал T1 (1,544 Мбит/с), а только его

часть - несколько каналов 64 Кбит/с. Такой канал называется "дробным"

(fractional) каналом Т1. Так, например, если пользователь арендовал 3 канала

64 Кбит/с (т.е. канал 192 Кбит/с), то в каждом кадре T1 пользователю будет

отведено только 3 байта. Если пользователю необходимо получить скорость выше

1,544 Мбит/с, то для этого необходимо арендовать канал T2 или T3. Четыре

канала типа Т1 объединяются в канал Т2, а семь каналов Т2 объединяются в

канал ТЗ. Такая иерархия скоростей применяется в США. В Европе используются

международные стандарты иерархии скоростей, отличающиеся от стандартов США, и

соответствующая аппаратура называется E1, E2, E3. Ниже приведена таблица,

иллюстрирующая различия американского и европейского вариантов.

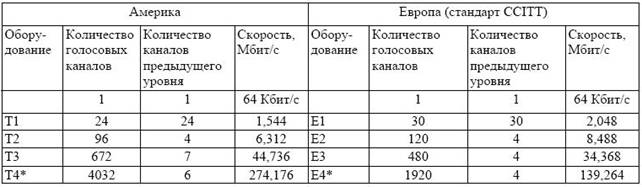

Рис. 2. Иерархия скоростей PDH

Реферат: Цифризация и Интеллектуализация Телефонной Связи

* Скорости, соответствующие оборудованию T4 / E4, определены в стандартах, но

на практике не используются.

Физический уровень технологии PDH поддерживает различные виды кабелей: витую

пару, коаксиальный кабель и волоконно-оптический кабель. Основным вариантом

абонентского доступа к каналам Т1/Е1 является кабель из двух витых пар с

разъемами RJ-48. Две пары требуются для организации дуплексного режима

передачи данных. Коаксиальный кабель благодаря своей широкой полосе

пропускания поддерживает канал Т2/Е2 или 4 канала Т1/Е1. Для работы каналов

ТЗ/ЕЗ обычно используется либо коаксиальный кабель, либо волоконно-оптический

кабель, либо каналы СВЧ. Цифровое абонентское окончание технологии PDH,

получило название HDSL (High speed DSL).

Как американский, так и международный варианты технологии PDH обладают

несколькими недостатками. Чересчур простой формат кадра PDH, где положение

данных канала жестко фиксировано (первый байт – первый канал, второй байт –

второй канал и т.д.) приводит к нерациональному использованию кадра. Так если

из 24 каналов данные передаются только по одному каналу, то мултиплексор T1

все равно не может передать больше, чем 1 байт данных канала в каждом кадре.

Остальные 23 байта кадра просто заполняются нулями. Более того, для того,

чтобы выделить из кадра данные только одного канала, придется полностью

"разобрать" (демультиплексировать) весь кадр.

Другим существенным недостатком технологии PDH является отсутствие развитых

встроенных процедур контроля и управления сетью. Третий недостаток состоит в

слишком низких, по современным понятиям, скоростях иерархии PDH. Волоконно-

оптические кабели позволяют передавать данные со скоростями в несколько

гигабит в секунду по одному волокну, но это свойство технология PDH не

реализует — ее иерархия скоростей заканчивается уровнем 139 Мбит/с.

Все эти недостатки устранены в новой технологии первичных цифровых сетей,

получившей название синхронной цифровой иерархии — Synchronous Distal

Hierarchy, SDH.

3.2 Технология SONET/SDH

Технология SONET/SDH продолжает иерархию скоростей технологии PDH и позволяет

организовать передачу данных со скоростями от 155,520 Мбит/с до 2,488 Гбит/с

по оптоволоконному кабелю. Технология синхронной цифровой иерархии

первоначально была разработана компанией Bellcore под названием "Синхронные

оптические сети" — Synchronous Optical NETs, SONET в 1984 году. Затем эта

технология была стандартизована комитетом T1 ANSI и получила название

Synchronous Digital Hierarchy, SDH. В терминологии и начальной скорости

технологии SDH и SONET остались расхождения, но это не мешает совместимости

аппаратуре разных производителей, а технология SONET/ SDH фактически стала

считаться единой технологией.

В стандарте SDH все уровни скоростей имеют общее название: STM-n —

Synchronous TransportModule level n. В технологии SONET существуют два

обозначения для уровней скоростей: STS-n — Synchronous Transport Signal level

n, употребляемое при передаче данных электрическим сигналом, и ОС-n — Optical

Carrier level n, употребляемое при передаче данных световым лучом по

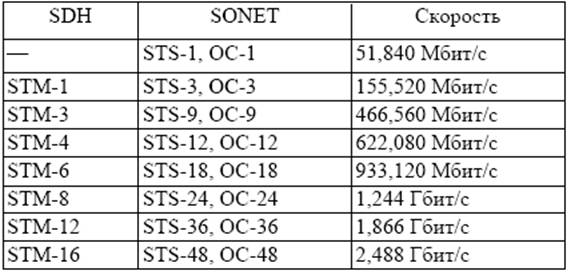

волоконно-оптическому кабелю. Иерархия скоростей SONET/SDH, представлена

ниже.

Рис. 3. Иерархия скоростей SONET/SDH

Реферат: Цифризация и Интеллектуализация Телефонной Связи

Как видно из таблицы, уровень STM-1 технологии SDH (155,520 Мбит/с) может

переносить кадры уровня E4 технологии PDH (139,264 Мбит/с). Таким образом

достигается преемственность технологий PDH и SDH.

Помимо более высокой скорости передачи данных, технология SDH имеет и другие

преимущества. Кадр SDH имеет заголовок достаточно сложного формата, благодаря

которому данные каждого канала пользователя жестко не привязаны к своему

положению в кадре. Данные канала пользователя укладываются в так называемый

"виртуальный контейнер" – своего рода подкадр, изолирующий данные одного

канала пользователя от другого. Виртуальный контейнер может быть смещен

относительно начала поля данных кадра SDH на произвольную величину или даже

находится в различных смежных кадрах SDH. Технология SDH сама подбирает

виртуальные контейнеры подходящего формата для различных каналов

пользователя, следит за тем, чтобы наиболее рационально уложить в кадр

"мозаику" из виртуальных контейнеров, а также

позволяет объединять виртуальные контейнеры в контейнеры более высокого

уровня. Техника виртуальных контейнеров позволяет извлекать (добавлять)

отдельные пользовательские каналы из кадра SDH, не производя его полное

демультиплексирование ("разборку").

К другим преимуществам технологии SDH относится высокая отказоустойчивость,

которая в сети SONET/SDH встроена в ее основные протоколы. Этот механизм

называется автоматическим защитным переключением — Automatic Protection

Switching, APS. Существуют два способа его работы. В первом способе защита

осуществляется по схеме 1:1. Для каждого рабочего волокна (и обслуживающего

его порта) назначается резервное волокно. Во втором способе, называемом 1:n,

для защиты n волокон назначается только одно защитное волокно.

Управление, конфигурирование и администрирование сети SONET/SDH также

встроено в протоколы. Служебная информация протокола позволяет

централизованно и дистанционно конфигурировать пути между конечными

пользователями сети, изменять режим коммутации потоков, а также собирать

подробную статистику о работе сети. Существуют мощные системы управления

сетями SDH, позволяющие прокладывать новые каналы простым перемещением мыши

по графической схеме сети. Технологии PDH и SDH широко используются для

построения корпоративных сетей. На основе выделенных линий SDH можно строить

сети с коммутацией пакетов, например Frame Relay или ATM, или же сети с

коммутацией каналов, например ISDN. Технология ATM облегчила эту задачу,

приняв стандарты SDH в качестве основных стандартов физического уровня.

4 ISDN

4.1 Общие сведения об ISDN.

Так что же такое ISDN?.. Если судить по определению, то ISDN (Integrated

Services Data Network (в переводе с англ. - Цифровая сеть с Интегрированными

услугами)) - это сеть, обеспечивающая полностью цифровые соединения между

оконечными устройствами для поддержания широкого спектра речевых и

информационных услуг.

По своей сути ISDN - это цифровой вариант аналоговых телефонных линий с

коммутацией цифровых потоков, или, иначе, сеть из цифровых телефонных

станций, соединенных друг с другом цифровыми каналами. Т.е., выражаясь более

простым языком, привлекательность ISDN заключается в возможности

одновременного обмена речью, текстом, данными и подвижным изображением по

стандартным аналоговым телефонным линиям с более высокими скоростями

передачи, чем у обычным модемов, и по цене значительно меньшей, чем у

арендуемых линий. При этом гарантируется высокое качество и высокая

надежность передачи, а также широкий набор сервисных функций.

4.2 Области применения

Любому человеку, будь то специалист, работающий дома, или сетевой

администратор крупной корпорации, необходима возможность передавать речевые,

цифровые и видеоданные по телефонным линиям быстро и недорого. Перечисленные

выше возможности ISDN позволяют широко использовать данную технологию в самых

различных областях современной жизни. Именно поэтому ISDN заслуживает самого

серьезного внимания и наверняка будет широко распространяться в будущем.

Помимо применения ISDN в качестве привычного средства телефонной связи,

цифровая технология передачи сигналов является идеальной системой для многих

предприятий и фирм в плане работы с удаленными пользователями, а также для

организации эффективного доступа в Internet, организации видеоконференций и

т.д.

4.2.1 ISDN и телефонная связь.

Использование ISDN в качестве средства традиционной телефонной связи

исторически явилось первой областью применения новой телекоммуникационной

технологии. Разработанная как альтернатива обычным аналоговым сетям, она

содержит ряд принципиальных особенностей и предоставляет пользователю ISDN-

терминала следующие преимущества: наличие жидкокристаллического дисплея и

расширенной телефонной клавиатуры для интерактивного управления вызовами и

обмена сообщениями, практически мгновенное установление связи (в течение

миллисекунд), возможность одновременного установления и удержания линии связи

с тремя абонентами, возможность обмена текстовыми и речевыми сообщениями,

возможность регулирования громкости принимаемой речи, повышенное качество

звучания и т.д.

Инструментом связи является ISDN-телефон. ISDN-телефоны позволяют

обмениваться речевыми и текстовыми сообщениями, поддерживают аудиоконференции

нескольких абонентов, практически мгновенно (в течение 1 с) производят набор

номера, обеспечивают высокое качество передачи речи и имеют еще целый ряд

дополнительных функций.

При использовании ISDN вы не будете иметь никаких проблем с взаимодействием с

обычной телефонией. Если вы звоните на ISDN номер, то соединение произойдет

на уровне обычной станции. Если вы звоните на ISDN номер другого города, то

соединение произойдет между ISDN модулями разных городов через ISDN

магистраль. Ну и если вы звоните на обычный номер другого города, то

соединение происходит между станциями разных городов.

4.2.2 ISDN и видеоконференции.

Еще один аргумент в пользу ISDN - наиболее прямой и естественный путь к

организации реальных видеоконференций. Правда, число участников не должно

превышать четырех, однако рабочие совещания двух-трех человек можно проводить

в режиме реального времени.

В определенной степени на рост интереса к ISDN оказывает влияние развитие

систем мультимедиа. Так, многие коммерческие радиостанции на Западе

используют ISDN для передачи стереозвука с высоким качеством. Кроме того,

сейчас на рынке появились охранные системы и системы видео наблюдения, работа

которых основана на использовании принципов ISDN.

4.3 Преимущества ISDN

Общие достоинства ISDN состоят в следующем:

Во-первых, ISDN поднимает по сравнению с модемами порог в 56 Кбит/с для

скорости обмена данными между компьютерами по обычной телефонной сети. ISDN

позволяет оперировать одновременно несколькими цифровыми каналами по одной

телефонной проводке, и таким образом использовать ее для передачи цифрового,

а не аналогового сигнала. С помощью протоколов объединения каналов типа

BONDING или многоканального PPP базовый интерфейс обмена позволяет достичь

скорости передачи несжатых данных в 128 кбит/с. Кроме того, задержка, т. е.

время от отправки вызова до установления связи, для линий ISDN меньше в

несколько раз.

Во-вторых, ранее каждому устройству была необходима отдельная телефонная

линия, если они должны были работать одновременно. Например, отдельная линия

была нужна для телефона, факса, модема, моста/маршрутизатора и системы

видеоконференций. В случае ISDN сигналы от нескольких источников можно

комбинировать для передачи по одной линии, причем ISDN предоставляет единый

интерфейс для всех источников.

В-третьих, вместо отправки вызова по основному каналу абонента в случае

обычной телефонной системы ISDN посылает цифровой пакет по отдельному

внешнему каналу. С одной стороны, этот сигнал никак не влияет на уже

установленные соединения, с другой - установление связи происходит очень

быстро. Сигнализация позволяет также определить, кто звонит, а телефонное

оборудование ISDN может автоматически принимать решение, куда перенаправить

звонок.

5 ADSL

5.1 Передача данных с помощью технологии ADSL

Перспективность использования той или иной среды передачи данных во многом

зависит от технико-экономических показателей имеющегося технологического

оборудования для организации цифрового канала. В последние 2 года на рынок

буквально ворвалась и развивается гигантскими темпами технология ADSL,

благодаря которой наиболее старая из существующих сред - "телефонные медные

провода" преобразилась как в техническом, так и экономическом плане.

Реферат: Цифризация и Интеллектуализация Телефонной Связи

Рис. 4. Структурная схема технологии ADSL

5.2 Что такое ADSL?

ADSL (Asymmetric digital subscriber lines) - это телекоммуникационная

технология, позволяющая передавать данные со скоростью до 8 Мбит/с по обычным

телефонным линиям. По своему качеству (10Е-8 - 10Е-10) она является

альтернативой построению волоконно-оптических сетей (в целом весьма

недешевых) и позволяет оптимально использовать существующие кабельные сети

традиционных телефонных операторов. ADSL обеспечивает передачу данных на

скоростях, достаточных для эффективной работы с различными данными, в том

числе цифровым видео или мультимедиа, то есть перекрывает потребности

практически всех существующих на сегодняшний день контентных приложений.

По сравнению с технологиями традиционных кабельных модемов и волоконно-

оптических линий главное преимущество ADSL состоит в том, что для нее

используется уже существующий телефонный кабель. На окончаниях действующей

телефонной линии устанавливаются специальные устройства (сплиттеры) - один на

АТС и один в офисе (квартире) абонента. К абонентскому сплиттеру подключаются

обычный аналоговый телефон и ADSL модем, который в зависимости от исполнения

может выполнять функции маршрутизатора (router) или моста (bridge) между

локальной сетью абонента и пограничным маршрутизатором провайдера. При этом

работа модема абсолютно не мешает использованию обычной телефонной связи.

В нормальных условиях эксплуатации с помощью технологии ADSL можно вести

передачу данных на скорости до 8 Мбит/с в прямом направлении и 1,5 Мбит/с в

обратном. Аппаратура ADSL передает данные приблизительно в 200 раз быстрее,

чем обычные аналоговые модемы, у которых средняя устойчивая скорость передачи

около 30 кбит/с, причем в той же физической среде распространения.

5.3 Universal ADSL

Технология ADSL обладает рядом мелких недостатков, препятствующих широкому

внедрению технологии на сетях абонентского доступа. Это сложность установки

устройств ADSL; они требуют серьезной настройки на конкретную абонентскую

линию (как правило, с участием технического сотрудника компании - оператора

сети), имеют относительно большую стоимость.

Не так давно появились сообщения о создании новой версии технологии ADSL,

которая призвана устранить указанные недостатки. Ее называют Universal ADSL

(UADSL), или DSL Lite. Правда, при использовании этой технологии данные

передаются на более низких скоростях, чем в ADSL (при длине абонентской линии

до 3,5 км скорость составляет 1,5 Мбит/с в направлении к абоненту и 384

кбит/с - в обратном направлении; при длине абонентской линии до 5,5 км

обеспечиваются 640 кбит/с по направлению к абоненту и 196 кбит/с - в

противоположном). Однако эти устройства легче устанавливать; кроме того, в их

составе имеется частотный разделитель, поэтому его не приходится

устанавливать отдельно. По существу, достаточно просто подключить UADSL-модем

к телефонной розетке, так же как и обычный модем.

6 Приложение

Таблица 1. Сравнительные характеристики цифровых АТС различных производителей

Наименование системы Страна-изготовитель Тип станции Тип станции на сети Емкость станции Тип коммутационного поля
1 2 3 4 5 6
ITS США
ITS4
ITS5
ITS4/5
Транзит.
Местная
Транзит.
Местная
3 тыс. СЛ
12,7 тыс.АЛ
12768 АЛ/
11491 СЛ
S-T-S
S-T-S
S-T-S
HD´10 Япония HD´10 Местная 120 тыс. АЛ
FETEX-150 Япония FETEX-150
Местная
Узловая
Меж.гор.
240 тыс. АЛ
60 тыс.СЛ
60 тыс. кан.
T-S-T
T-S-T
T-S-T
D60 Япония D60
Меж.гор.
Меж.гор.
14,3тыс.кан.
14,3тыс.кан.
T-S-T
T-S-T
D70 Япония D70
Местная
Кабельная
100 тыс. АЛ
100 тыс. АЛ
T-S-T
T-S-T
NEAX 61 Япония
NEAX61 LOG
NEAX61 TOLL
NEAX61 INT
NEAX61 MOB
Местная
Меж.гор.
Меж.гор.
Мобильн.
100 тыс. АЛ
60 тыс. кан.
30 тыс. кан.
100 тыс. АЛ
T-S-S-T
T-S-S-T
T-S-S-T
T-S-S-T
KB 270 Япония
KB 270
KB 270
Местная
Меж.гор.
24 тыс. АЛ
3,8 тыс. кан.
T-S-T
T-S-T
XE 10 Япония XE 10 Меж.гор. 5 тыс. кан. T-S-S-T
TDX-1
E10B
Южная
Корея
Франция
TDX-1
E10B
E10B
Городская
Городская
Узловая
9,6 тыс. АЛ
92 тыс. АЛ
11 тыс. СЛ
T-S-T
T-S-T
T-S-T
E10S Франция E10S Сельская 8 тыс. АЛ T-S-T
AXE10 Швеция
AXE10
AXE10
Местная
Узловая
200 тыс. АЛ
60 тыс. СЛ
T-S-T
T-S-T
№ 4ESS США № 4 ESS Меж.гор 107тыс. кан. T-S-S-S-S-T
MT Франция
MT-20
MT-25
Меж.гор.
Городская
60 тыс. кан.
64 тыс. АЛ
S/T-S-S-S-/T
S/T-S-S-S-/T
System Англия
System X
System X
Меж.гор.
Местная
60 тыс. кан.
100 тыс. АЛ
S/T-S-S/T
S/T-S-S/T
EWSD Германия
EWSD
EWSD
Меж.гор./
Городская
60 тыс. кан.
250 тыс. АЛ
S/T-S-S-S/T
S/T-S-S-S-S/T
GTD-S EAX США
GTD-S EAX
GTD-S EAX
Меж.гор.
Городская
49 тыс. кан.
150 тыс. АЛ
S/T-S-S/T
S/T-S-S/T
DX 200 Финляндия
DX 240
DX 220
Городская
Городская
3,5 тыс. АЛ
39 тыс. АЛ
S/T´2
S/T´2
ИТ Италия
ИТ-10
ИТ-100
Местная
Местная
10 тыс. АЛ
150 тыс. АЛ
S/T´2
S/T´5
System 12 США ITT 1240 Местная 200 тыс. АЛ Кольцевая

7 Библиографический список:

1) Прокис Дж. Цифровая связь. /Дж. Прокис. – М.: Радио и связь. 2000 г. – 800 с.

2) Лихтциндер Б. Я. Интеллектуальные сети связи. /Б. Я. Лихтциндер, М. А.

Кузякин, А. В. Росляков, С. М. Фомичев. – М.: Эко - Трендз. 2002 г. – 206 с.

3) Кох Р.. Эволюция и конвергенция в электросвязи. / Р. Кох, Г. Яновский. –

М.: Радио и связь. 2001г. – 280 с.

4) Уайндер. С. Справочник по технологиям и средствам связи. /С. Уайндер. –

М.: Мир. 200 г.- 429 с.

5) http://gilermo.narod.ru/it07.zip

6) http://www.ixbt.com/comm/adsl.html

7) http://www.ixbt.com/comm/isdn_test.html

8) http://www.telecom.nov.ru/info/isdndscr.html

9) http://www.raid.ru/isdn/technology.htm
