Реферат: Процессоры ЭВМ

Реферат: Процессоры ЭВМ

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ ТВЕРСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра информационные системы

Реферат по дисциплине «Аппаратные средства»

на тему: «Процессоры ЭВМ» Выполнила: студентки 1 курса заочного отделения группы ПИЭ-1 шифр 01302 Колосова Олеся Николаевна Работу проверил___________________ _________________________________ Тверь 2002г. План: 1. Введение 2. Микропроцессор 2.1 Общая структура микропроцессора 2.2 Характеристики микропроцессоров 2.3 Сопроцессоры 2.4 Наиболее важные параметры микропроцессоров 2.5 Команды микропроцессора 2.6 Основной алгоритм работы процессора 3. БИС микропроцессоров 4. Направления в производстве микропроцессоров 4.1 Микропроцессоры с архитектурой RISC 4.2 Микропроцессоры с архитектурой СISC 5. Обзор некоторых 16- и 32 разрядных микропроцессоров 5.1. Процессоры фирмы Intel 5.1.1 Первые процессоры фирмы Intel 5.1.2 Процессор 80286 5.1.3 Процессор 80386 5.1.4 Процессор 80486 5.1.5 Обзор последующих процессоров фирмы Intel 5.2 Процессоры фирмы AMD 6. Приложения 1. Введение. За время существования электронная промышленность пережила немало потрясений и революций. Коренной перелом - создание электронных микросхем на кремниевых кристаллах, которые заменили транзисторы и которые назвали интегральными схемами. Со времени своего появления интегральные схемы делились на: малые, средние, большие и ультра большие (МИС, СИС, БИС и УБИС соответственно). Все больше и больше транзисторов удавалось поместить на всё меньших и меньших по размерам кристаллах. Следовательно, ультра большая интегральная схема оказывалась не такой уж большой по размеру и огромной по своим возможностям. Поэтому процессоры созданы именно на основе УБИС. Развитие микропроцессоров в электронной индустрии проходило настолько быстрыми темпами, что каждая модель микропроцессора становилась маломощной с момента появления новой модели, а ещё через 2-3 года считалась устаревшей и снималась с производства. 2.Микропроцессор Микропроцессор - самостоятельное или входящее в состав ЭВМ устройство, осуществляющее обработку информации и управляющее этим процессом, выполненное в виде одной или нескольких БИС. В общем случае в состав микропроцессора входят: арифметико-логическое устройство (АЛУ), блок управления и синхронизации, ЗУ, регистры и др. блоки, необходимые для выполнения операций вычислительного процесса. Как БИС микропроцессор характеризуется степенью интеграции, потребляемой мощностью, помехоустойчивостью, нагрузочной способностью активных выводов (определяющей возможность подключения к данному микропроцессору и др. БИС) технологией изготовления, типом корпуса, техническим ресурсом, устойчивостью к механическим, климатическим и радиационным воздействиям. Как вычислительное устройство микропроцессор характеризуется производительностью, разрядностью обрабатываем данных и выполняемых команд, возможностью увеличения разрядности, числом команд ( микрокоманд ), количеством внутренних регистров, возможностью обеспечения режима прерывания ( уровней приоритета ) способностью к обработке десятичных кодов, объемом адресной памяти, наличием канала прямого доступа к памяти, типом и числом входных и выходных шин и их разрядностью, наличием и видом программного обеспечения, способом управления. Микропроцессоры, используемые в средствах вычислительной техники различного назначения (для решения широкого круга разнотипных задач), называются универсальными. Микропроцессоры, предназначенные для построения какого-либо одного типа вычислительных устройств, называются специализированными; типичный пример – микропроцессор в калькуляторе. По способу управления различают микропроцессоры со схемным и микропрограммным управлением. Микропроцессоры со схемным управлением имеют более высокое быстродействие, однако, их работа однозначно определяется постоянным набором команд (хранящихся в их памяти) и соответствующей электрической схемой, которая зачастую бывает довольно сложной из-за необходимости иметь в микропроцессоре как можно больше команд. Функционирование микропроцессора с микропрограммным управлением определяется последовательностью микрокоманд, состав и очередность выполнения которых устанавливается оператором. Такие микропроцессоры имеют сравнительно невысокое быстродействие, но они более универсальны, легче перестраиваются с одной программы на другую. По структуре микропроцессоры подразделяются на секционированные (как правило, с микропрограммным управлением) и однокристальные (с фиксированной разрядностью и постоянным набором команд). Секционированные микропроцессоры допускают расширение разрядности и емкости ЗУ (за счет подключения дополнительных секций) и обладают способностью к расширению своих функциональных возможностей. Это обусловлено тем, что секционированные микропроцессоры набираются из БИС, каждая из которых способна объединяться с другими БИС, образуя при этом различные функциональные устройства. К секционированным микропроцессорам обычно подключается БИС постоянного ЗУ с хранящимися в нем микрокомандами. Процессорная секция микропроцессора этого типа состоит из секции АЛУ, блока регистров, входных мультиплексоров, выходного регистра адреса и регистра-аккумулятора, дешифратора микрокоманд, входных Вх Ш и выходных Вых Ш шин. Управление работой микропроцессорной секции осуществляется сигналами, выдаваемыми дешифратором микрокоманд. Каждая новая микрокоманда поступает после исполнения предыдущей. Исходные данные передаются из оперативного ЗУ или из устройств ввода – вывода информации через мультиплексоры в секцию АЛУ. Результат выполнения операций через регистр-аккумулятор направляется по адресу, сформированному в выходном регистре адреса, а также на блок регистров для временного хранения и на мультиплексоры для использования на следующих этапах вычислений. Связь между секциями осуществляется через линии международных связей. Однокристальный микропроцессор с фиксированной микро разрядностью и с постоянным набором команд конструктивно исполняется в виде одной БИС. Такой микропроцессор выполняет функции процессора ЭВМ, все операции которого определяются хранящимися в его памяти командами. В состав однокристального микропроцессора входят: АЛУ, выходной регистр адреса, регистр-аккумулятор, блок регистров, регистр признаков, схема управления, входная и выходная шины и канал управления. Особенность однокристального микропроцессора – наличие внутренней шины, по которой происходит обмен информацией между устройствами микропроцессора. По функциональным возможностям микропроцессор соответствует процессору ЭВМ, выполненному на 20-40 ИС малой и средней степени интеграции, но обладает большим быстродействием, существенно меньшими размерами, массой, потребляемой мощностью и стоимостью. Микропроцессоры получили широкое применение в системах управления технологическим и контрольно-испытательным оборудованием, транспортными средствами, космическими аппаратами, бытовыми приборами и т.д. Малые размеры, масса и энергоемкость микропроцессора позволяют встраивать его непосредственно в объект управления. На базе микропроцессора создаются различные типы микро-ЭВМ, контроллеров, программаторов и другие устройства автоматики и вычислительной техники. 2.1 Общая структура микропроцессора
Реферат: Процессоры ЭВМ

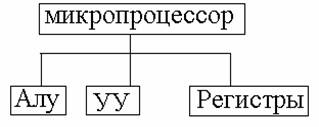

А Л У - арифметико-логическое устройство. Оно обеспечивает выполнение основных операций по обработке информации. Любую задачу компьютер разбивает на отдельные логические операции, производимые над двоичными числами, причем в одну секунду осуществляются сотни тысяч или миллионы таких опера- ций. Сложение, вычитание, умножение и деление - элементарные операции, выполняемые АЛУ ЭВМ. Полный набор таких операций называют системой команд, а схемы их реализации составляют основу АЛУ. Помимо арифметического устройства АЛУ включает и логическое устройство, предназначенное для операций, при осуществлении которых отсутствует перенос из разряда в разряд. Иногда эти операции называют логическое И и логическое ИЛИ. Все операции в АЛУ производятся в регистрах - специально отведенных ячейках АЛУ. Время выполнения простейших операций определяется минимальным временем сложения двух операндов, находящихся в регистрах. В случае, если одно или оба слагаемых находятся не в регистрах, а в запоминающем устройстве (ЗУ), учитывается также время пересылки слагаемых в регистры и время записи полученной суммы в ЗУ. В большинстве современных микропроцессоров это время составляет от нескольких сотен наносекунд до нескольких микросекунд. УУ - устройство управления, управляет процессом обработки и обеспечивает связь с внешними устройствами. РЕГИСТРЫ - внутренние носители информации микропроцессора. Это внутренняя память процессора. Регистров - три. Один хранит команды или инструкции, два других - данные. В соответствии с командами процессор может производить сложение, вычитание или сопоставление содержимого регистров данных. 2.2 Характеристики микропроцессоров Микропроцессоры отличаются друг от друга двумя характе- ристиками: типом (моделью) и тактовой частотой. Наиболее распространены модели Intel-8088,80286, 80386SX, 80386(DX), 80486(SX, SX2,DX, DX2, DX4 и т.д.), Pentium и Pentium Pro они приведены в порядке возрастания производительности и цены. Одинаковые модели микропроцессоров могут иметь разную тактовую частоту - чем выше тактовая частота, тем выше производительность и цена микропроцессора. Тактовая частота указывает, сколько элементарных опера- ций (тактов) микропроцессор выполняет в одну секунду. Тактовая частота измеряется в мегагерцах(МГц). Следует заметить, что разные модели микропроцессоров выполняют одни и те же операции (например, сложение или умножение) за разное число тактов. Чем выше модель микропроцессора, тем меньше тактов требуется для выполнения одних и тех же операций. Поэтому микропроцессор Intel-80386 работает в два раза быстрее Intel-80286 с такой же частотой. 2.3 Сопроцессоры. Специализация сопроцессоров состоит в быстрой обработке чисел с плавающей запятой. Они могут выполнять как обычные операции сложения, вычитания, умножения и деления, так и более сложные операции, такие как вычисление тригонометрических функций Конструктивно заложенные в микропроцессор сигналы, позволяют передавать работу сопроцессору и затем получать результаты обработки. Чтобы использовать арифметический сопроцессор, находящийся в составе компьютера, необходимы программы, которые могут выдавать специальные коды, необходимые для запуска сопроцессора. Микропроцессоры 8088, 80286, 80386 сконструированы так, что они позволяют использовать арифметические сопроцессоры 8087, 80287, 80387 фирмы "Intel"- соответственно. Более поздние модели микропроцессоров имеют встроенные сопроцессоры. 2.4. Наиболее важные параметры МП Структуры различных типов МП могут существенно различаться, однако с точки зрения пользователя наиболее важными параметрами являются архитектура, адресное пространство памяти, разрядность шины данных, быстродействие. Архитектуру МП определяет разрядность слова и внутренней шины данных МП. Первые МП основывались на 4-разрядной архитектуре. Первые ПЭВМ использовали МП с 8- разрядной архитектурой, а современные МП основаны на МП с 16 и 32- разрядной архитектурой. Микропроцессоры с 4- и 8-разрядной архитектурой использовали последовательный принцип выполнения команд, при котором очередная операция начинается только после выполнения предыдущей. В некоторых МП с 16-разрядной архитектурой используются принципы параллельной работы, при которой одновременно с выполнением текущей команды производятся предварительная выборка и хранение последующих команд. В МП с 32-разрядной архитектурой используется конвейерный метод выполнения команд, при котором несколько внутренних устройств МП работают параллельно, производя одновременно обработку нескольких последовательных команд программы. Адресное пространство памяти определяется разрядностью адресных регистров и адресной шины МП. В 8-разрядных МП адресные регистры обычно составляются из двух 8-разрядных регистров, образуя 16-разрядную шину, адресующую 68 Кбайт памяти. В 16-разрядные МП, как правило, используются 20-разрядные адресные регистры, адресующие 1 Мбайт памяти. В 32-разрядных МП используются 24- и 32-разрядные адресные регистры, адресующие от 16 Мбайт до 4 Гбайт памяти. Для выборки команд и обмена данными с памятью МП имеют шину данных , разрядность которой, как правило, совпадает с разрядностью внутренней шины данных, определяемой архитектурой МП. Однако для упрощения связи с внешней аппаратурой внешняя шина данных может иметь разрядность меньшую, чем внутренняя шина и регистры данных. Например, некоторые МП с 16-разрядной архитектурой имеют 8-разрядную внешнюю шину данных. Они представляют собой специальные модификации обычных 16 разрядных МП и обладают практически той же вычислительной мощностью. Одним из важных параметров МП является быстродействие, определяемое тактовой частотой его работы, которая обычно задается внешними синхросигналами. Для разных МП эта частота имеет пределы 0,4...233 МГц и более. Выполнение простейших команд (например, сложение двух операндов из регистров или пересылка операндов в регистрах МП) требует минимально двух периодов тактовых импульсов ( для выборки команды и её выполнения ). Более сложные команды требуют для выполнения до 10 - 20 периодов тактовых импульсов. Если операнды находятся не в регистрах, а в памяти, дополнительное время расходуется на выборки операндов в регистры и записи результата в память. Скорость работы МП определяется не только тактовой частотой, но и набором его команд, их гибкостью, развитой системой прерываний. 2.5 Команды микропроцессора Арифметические операции - это такие операции, как сложение, вычитание, умножение, деление и другие. Логические операции - это такие операции, как сравнение, отредактировать и отметить, логическое И и логическое ИЛИ, исключение, проверка по маске и прочее. Операции ввода-вывода - это такие операции, как начать, остановить, опросить устройства ввода-вывода, опросить каналы и так далее. Операции переключения состояния - это такие операции, как проверить и установить, загрузить реальные адреса и так далее. 2.6 Основной алгоритм работы процессора Процессор начинает работу после того, как программа записана в память ЭВМ, а в счетчик команд (СК) записан адрес первой команды программы. Работу процессора можно описать следующим циклом: 2НЦ чтение команды из памяти по адресу, записанному в СК увеличение СК на длину прочитанной команды выполнение прочитанной команды 2КЦ После чтения очередной команды процессор увеличивает СК на длину команды. Поэтому при следующем выполнении тела цикла процессор прочтет и выполнит следующую команду программы, потом еще одну и т. д. Цикл закончится, когда встретится и будет выполнена специальная команда "стоп". В итоге ЭВМ автоматически, без участия человека, команда за командой, выполнит всю команду целиком. Автоматизм работы процессора, возможность выполнения длинных последовательностей команд без участия человека - одна из основных отличительных особенностей ЭВМ как универсальной машины обработки информации. 3. БИС микропроцессоров Среди отечественных БИС имеется три класса микропроцессорных БИС, отличающихся структурой, техническими характеристиками и функциональными возможностями: секционированные с наращиванием разрядности и микропрограммным управлением; однокристальные микропроцессоры и однокристальные микроЭВМ с фиксированной разрядностью и системой команд. Вместе с периферийными БИС , выполняющими функции хранения и ввода-вывода данных , управления и синхронизации, сопряжения интерфейсов и. т. д., микропроцессоры составляют законченные комплекты БИС. Секционированные микропроцессорные комплекты (МПК) допускают наращивание параметров (прежде всего разрядности обрабатываемых данных) и функциональных возможностей. Секционированные МПК ориентированы в основном на применение в универсальных и специализированных ЭВМ, контроллерах и других средствах вычислительной техники высокой производительности. МПК на основе однокристальных микропроцессоров и однокристальные микроЭВМ , обладающие меньшей производительностью, но гибкой системой команд и большими функциональными возможностями, ориентированны на широкое применение в различных отраслях народного хозяйства. 4. Направления в производстве микропроцессоров На данный момент существует два направления в производстве микропроцессоров. Они различаются в принципах архитектуры. первое направление - это процессоры RISC архитектуры; второе - CISC. 4.1 Микропроцессоры с архитектурой RISC Микропроцессоры с архитектурой RISC (Reduced Instruction Set Computers) используют сравнительно небольшой (сокращённый) набор наиболее употребимых команд, определённый в результате статистического анализа большого числа программ для основных областей применения CISC - процессоров исходной архитектуры. Все команды работают с операндами и имеют одинаковый формат. Обращение к памяти выполняется с помощью специальных команд загрузки регистра и записи. Простота структуры и небольшой набор команд позволяет реализовать полностью их аппаратное выполнение и эффективный конвейер при небольшом объёме оборудования. Арифметику RISC - процессоров отличает высокая степень дробления конвейера. Этот прием позволяет увеличить тактовую частоту ( значит, и производительность ) компьютера; чем более элементарные действия выполняются в каждой фазе работы конвейера, тем выше частота его работы. RISC - процессоры с самого начала ориентированны на реализацию всех возможностей ускорения арифметических операций, поэтому их конвейеры обладают значительно более высоким быстродействием, чем в CISC - процессорах. В результате чего, RISC - процессоры в 2 - 4 раза быстрее имеющих ту же тактовую частоту CISC - процессоров с обычной системой команд и высоко производительней, несмотря на больший объем программ, на ( 30 % ). Дейв Паттерсон и Карло Секуин сформулировали 4 основных принципа RISC : 1. Любая операция должна выполняться за один такт, вне зависимости от ее типа. 2. Система команд должна содержать минимальное количество наиболее часто используемых простейших инструкций одинаковой длины. 3. Операции обработки данных реализуются только в формате “регистр - регистр“ ( операнды выбираются из оперативных регистров процессора, и результат операции записывается также в регистр; а обмен между оперативными регистрами и памятью выполняется только с помощью команд загрузки\записи ). 4. Состав системы команд должен быть “ удобен “ для компиляции операторов языков высокого уровня. 4.2 Микропроцессоры с архитектурой CISC Микропроцессоры с архитектурой CISC (Complex Instruction Set Computers) - архитектура вычислений с полной системой команд. Реализующие на уровне машинного языка комплексные наборы команд различной сложности ( от простых, характерных для микропроцессора первого поколения, до значительной сложности, характерных для современных 32 -разрядных микропроцессоров типа 80486, 68040 и др.) 5. Обзор некоторых 16- и 32-разрядных микропроцессоров. . 5.1. Процессоры фирмы Intel. 5.1.1. Первые процессоры фирмы Intel. За 20-летнюю историю развития микропроцессорной техники, ведущие позиции в этой области занимает американская фирма Intel (INTegral ELectronics). До того как фирма Intel начала выпускать микрокомпьютеры, она разрабатывала и производила другие виды интегральных микросхем. Главной ее продукцией были микросхемы для калькуляторов. В 1971 г. она разработала и выпустила первый в мире 4-битный микропроцессор 4004. Фирма первоначально продавала его в качестве встроенного контроллера (что-то вроде средства управления уличным светофором или микроволновой печью). 4004 был четырех битовым, т.е. он мог хранить, обрабатывать и записывать в память или считывать из нее четырех битовые числа. После чипа 4004 появился 4040, но 4040 поддерживал внешние прерывания. Оба чипа имели фиксированное число внутренних индексных регистров. Это означало, что выполняемые программы были ограничены числом вложений подпрограмм до 7. В 1972 г., т.е. спустя год после появления 4004, Intel выпустила очередной процессор 8008, но подлинный успех ей принес 8-битный микропроцессор 8080, который был объявлен в 1973 г. Этот микропроцессор получил очень широкое распространение во всем мире. Сейчас в нашей стране его аналог - микропроцессор KP580ИК80 применяется во многих бытовых персональных компьютерах и разнообразных контроллерах. С чипом 8080 также связано появление стека внешней памяти, что позволило использовать программы любой вложенности. Процессор 8080 был основной частью первого небольшого компьютера, который получил широкое распространение в деловом мире. Операционная система для него была создана фирмой Digital Research и называлась Control Program for Microcomputers (CP/M). 5.1.2. Процессор 80286.

МИКРОСХЕМЫ МИКРОПРОЦЕССОРНОГО КОМПЛЕКТА 80286

80286 - однокристальный 16-разрядный МП

80287 - однокристальный 80-разрядный математический сопроцессор

82284 - генератор тактовых сигналов

82288 - системный контроллер

82289 - арбитр магистрали

Микропроцессор 80286 появился в 1982 году. При разработке были учтены достижения в архитектуре микрокомпьютеров и больших компьютеров. Процессор 80286 может работать в двух режимах: в режиме реального адреса он эмулирует микропроцессор 8086, а в защищенном режиме виртуального адреса (Protected Virtual Adress Mode) или P-режиме предоставляет программисту много новых возможностей и средств. Среди них можно отметить расширенное адресное пространство памяти 16 Мбайт, появление дескрипторов сегментов и дескрипторных таблиц, наличие защиты по четырем уровням привилегий, поддержку организации виртуальной памяти и мультизадачности. Процессор 80286 применяется в ПК PC/AT и младших моделях PS/2. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МП 80286

Тактовая частота.......................6; 8; 10; 12

Адресное пространство памяти: физической, Мбайт.................................16 виртуальной на задачу, Гбайт....................1 Число уровней защиты памяти.....................4 Пропускная способность шины, Мбайт/с.......12,5 Число контактов четырехразрядного корпуса...68 5.1.3. Процессор 80386.

МИКРОСХЕМЫ МИКРОПРОЦЕССОРНОГО НАБОРА 80386

80386 - быстродействующий 32-разрядный МП с 32-разрядной внешней

80387 - быстродействующий математический сопроцессор

82384 - генератор тактовых сигналов

82358 - арбитр магистрали.

При разработке 32-битного процессора 80386 потребовалось решить две основные задачи - совместимость и производительность. Первая из них была решена с помощью эмуляции микропроцессора 8086 - режим реального адреса (Real Adress Mode) или P-режим. В Р-режиме процессор 80386 может выполнять 16-битные программы (код) процессора 80286 без каких-либо дополнительных модификаций. Вместе с тем, в этом же режиме он может выполнять свои "естественные" 32-битные программы, что обеспечивает повышение производительности системы. Именно в этом режиме реализуются все новые возможности и средства процессора 80386, среди которых можно отметить масштабированную индексную адресацию памяти, ортогональное использование регистров общего назначения, новые команды, средства отладки. Адресное пространство памяти в этом режиме составляет 4 Гбайт. Микропроцессор 80386 дает разработчику систем большое число новых и эффективных возможностей, включая производительность от 3 до 4 миллион операций в секунду, полную 32-битную архитектуру, 4 гигабитное (2 байт) физическое адресное пространство и внутреннее обеспечение работы со страничной виртуальной памятью. Микропроцессор реализован с помощью технологии фирмы Intel CH MOSIII - технологического процесса, объединяющего в себе возможности высокого быстродействия технологии HMOS с малым потреблением технологии кмоп. Использование геометрии 1,5 мкм и слоев металлизации дает 80386 более 275000 транзисторов на кристалле. Микропроцессор 80386 выпускается в двух вариантах, работающих на частоте I2 и I6 мгц без состояний ожидания, причем вариант 80386 на 16 мгц обеспечивает скорость работы 3-4 миллиона операций в секунду. Микропроцессор 80386 разделен внутри на 6 автономно и параллельно работающих блоков с соответствующей синхронизацией. Все внутренние шины, соединяющие эти блоки, имеют разрядность 32 бит. Конвейерная организация функциональных блоков в 80386 допускает временное наложение выполнения различных стадий команды и позволяет одновременно выполнять несколько операций. Кроме конвейерной обработки всех команд, в 80386 выполнение ряда важных операций осуществляется специальными аппаратными узлами. Блок умножения/деления 80386 может выполнять 32-битное умножение за 9-41 такт синхронизации, в зависимости от числа значащих цифр; он может разделить 32-битные операнды за 38 тактов (в случае чисел без знаков) или за 43 такта (в случае чисел со знаками). Регистр группового сдвига 80386 может за один такт сдвигать от 1 до 64 бит. Обращение к более медленной памяти (и- ли к устройствам ввода/вывода) может производиться с использованием конвейерного формирования адреса для увеличения времени установки данных после адреса до 3 тактов при сохранении двухтактных циклов в процессоре. Вследствие внутреннего конвейерного формирования адреса при исполнении команды, 80386, как правило, вычисляет адрес и определяет следующий магистральный цикл во время текущего магистрального цикла. Узел конвейерного формирования адреса передает эту опережающую информацию в подсистему памяти, позволяя, тем самым, одному банку памяти дешифрировать следующий магистральный цикл, в то время как другой банк реагирует на текущий магистральный цикл. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МП 80386 Тактовая частота, МГц.................16, 20, 25, 33 Адресное пространство памяти: физическое, Гбайт..........................4 виртуальное, Тбайт.........................64 Число уровней защиты.........................4 Пропускная способность шины, Мбайт/с....32 Число контактов корпуса с матричным разложением выводов.......................132 5.1.4. Процессор 80486.

МИКРОСХЕМЫ МИКРОПРОЦЕССОРНОГО НАБОРА 80486

80486 - быстродействующий 32-разрядный МП

82596СА - 32-разрядный сопроцессор LAN

82320 - контроллер магистрали Micro Chanel (MCA)

82350 - контроллер магистрали EISA

82С508 - микросхема программируемой логики, минимизирующая объем оборудования основной платы

В 1989 г. Intel представила первого представителя семейства 80х86, содержащего более миллиона транзисторов в чипе. Этот чип во многом сходен с 80386. Он на 100% программно совместим с микропроцессорами 386(ТМ) DX & SX. Один миллион транзисторов объединенной кэш-памяти (сверхбыстрой оперативной памяти), вместе с аппаратурой для выполнения операций с плавающей запятой и управлением памяти на одной микросхеме, тем не менее, поддерживают программную совместимость с предыдущими членами семейства процессоров архитектуры 86. Часто используемые операции выполняются за один цикл, что сравнимо со скоростью выполнения RISC-команд. Восьми килобайтный унифицированный кэш для кода и данных, соединенный с шиной пакетного обмена данными со скоростью 80/106 Мбайт/сек при частоте 25/33 МГерц гарантируют высокую производительность системы даже с недорогими дисками (DRAM). Новые возможности расширяют многозадачность систем. Новые операции увеличивают скорость работы с семафорами в памяти. Оборудование на микросхеме гарантирует непротиворечивость кэш-памяти и поддерживает средства для реализации многоуровневого кэширования. Встроенная система тестирования проверяет микро схемную логику, кэш-память и микро схемное постраничное преобразование адресов памяти. Возможности отладки включают в себя установку ловушек контрольных точек в выполняемом коде и при доступе к данным. Процессор i486 имеет встроенный в микросхему внутренний кэш для хранения 8Кбайт команд и данных. Кэш увеличивает быстродействие системы, отвечая на внутренние запросы чтения быстрее, чем при выполнении цикла чтения оперативной памяти по шине. Это средство уменьшает также использование процессором внешней шины. Внутренний кэш прозрачен для работающих программ. Процессор i486 может использовать внешний кэш второго уровня вне микросхемы процессора. Обычно внешний кэш позволяет увеличить быстродействие и уменьшить полосу пропускания шины, требуемую процессором i486. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МП 80486 Разрядность: АЛУ 32 Шины данных 32 Адреса 32 Адресное пространство ОЗУ, Мбайт 40,96 Число команд 196 Кэш-память, Кбайт 8 Сопроцессор: Встроенный, 80387 Тактовая частота, МГц 20-33 Корпус микросхемы: Число рядов 4 Число контактов 168 5.1.5. Обзор последующих процессоров фирмы Intel Pentium - самые первые процессоры семейства P5 появились в далеком марте 1993-го. Тогда Intel, чтобы не повторить ошибки с i486 (суд отклонил иск к AMD по поводу названия) решила дать своему детищу имя, которое в последствие стало нарицательным. Первое поколение Pentium носило кодовое имя P5 он же 80501, напряжение питания 5 вольт, расположение выводов - "матрица" и работало на тактовых частотах 60 и 66 МГц, выпускаясь по 0.80-микронной технологии (правда стоит отметить, что частота шины у этих процессоров была равна частоте ядра). Выпускались они исключительно под Socket 4. Следующим шагом в развитии этого семейства стал P54 он же 80502, напряжение питания 3.3 вольта, расположение выводов - "шахматная матрица". Появился ровно через год после P5. При его изготовлении использовался уже 0.50, а затем и 0.35-микронный технологический процесс. Тактовая частота находилась в пределах 75-200 МГц, а шина - 50-66 МГц. Объем-кэш памяти первого уровня - 16Кбайт, причем впервые был применен раздельный кэш - 8 Кбайт на данные и 8 Кбайт на инструкции. Форм-фактор - Socket 5. Архитектура IA32, набор команд не менялся со времен i386. Pentium w/MMX technology - следующим большим шагов стал выпуск P55: процессора в котором впервые был реализован новый набор из 57 команд MMX. Произошло это 8 января 1997 года. С развитием технологии процессоры стали выпускаться по 0.35 мкм технологии. Изменилось напряжение питания (уменьшилось до 2.8 вольта), соответственно потребовались изменения в конструктивах системных плат - требовалась установка дополнительного стабилизатора напряжения. Объем кэш-памяти первого уровня был увеличен в два раза - 32 Кбайта. Внутрення тактовая частота составляла 166-233 МГц, а частота шины - исключительно 66 МГц. Рассчитан на Socket 7. На этом развитие линейки Pentium для настольных компьютеров было прекращено. Tillamook - процессор, изначально создавшийся для применения в ноутбуках. Благодаря усовершенствованному 0.25-микронному процессу удалось одновременно поднять тактовую частоту вплоть до 266 МГц, а также снизить напряжение ядра и рассеиваемую мощность. Таким образом, мобильные компьютеры встали в один ряд с настольными. Он является продолжением линейки Pentium и включает 32 Кбайта L1 кэша и набор команд MMX. Выпускался для работы на тактовых частотах от 133 до 266+ МГц с частотой шины 60-66 МГц. Тип упаковки: TCP и MMC (хотя существуют переходники для установки Tilamook в гнездо Super7). Появился 8 января 1997 года. Pentium Pro - первый процессор шестого поколения. Довольно революционный для своего времени. В нем впервые Intel решилась применить кэш-память второго уровня, объединенную в одном корпусе с ядром и оперирующую на частоте процессора. Имел очень высокую себестоимость изготовления, которая так практически и не снизилась за все время его существования с 1 ноября 1995 года. Выпускался как по 0.50, так и по 0.35-микронной технологии. 0.35 мкм позволили увеличить объем кэша. Кэш второго уровня имел объем 256, 512, 1024 или 2048 Кбайт. Тактовая частота - от 150 до 200МГц. Частота системной шины - 60-66 МГц. Кэш первого уровня объемом 16Кбайт. Выпускался исключительно для Socket 8. Pentium Pro поддерживал все инструкции процессора Pentium (естественно, не MMX), а также ряд новых по сравнению с Pentium инструкций (cmov, fcomi, и т.д.). Введена двойная независимая шина (DIB). В дальнейшем все новшества унаследовал Pentium II (в свое время, задолго до своего выпуска, Klamath представлялся просто как Pentium Pro с добавлением MMX и улучшенной работой с 16-битными приложениями). Значительно опередил свое время. Pentium II/III - семейство P6/6x86, первые представители появились в мае 1997 года. Объединяет общим именем процессоры, предназначенные для разных сегментов рынка. Pentium II (Klamath, Deschutes, Katmai и др.) для массового рынка ПК среднего уровня, Celeron (Covington, Mendocino, Dixon и др.) - для недорогих low-end компьютеров, Xeon (Xeon, Tanner, Cascades и др.) для высокопроизводительных серверов и рабочих станций. Имеет модификации для Slot 1, Slot 2, Socket 370, а также варианты в мобильном исполнении. Ниже мы рассмотрим каждое семейство в отдельности. Klamath - самый первый процессор линейки Pentium II. Изготавливался по уже устаревшей 0.35-микронной технологии, а потому диапазон тактовых частот всего 233-300 МГц. Частота системной шины - 66 МГц, кэш-память второго уровня - 512 Кбайт. Последняя размещена на процессорной плате и работает на половине частоты процессора. Ранние модели выпускались как в варианте с 256 Кбайт, так и с 512 Кбайт кэша L2. Кэш первого уровня - 32 Кбайт. Дополнен MMX-блоком. Питание 2.8 В. Это также первый процессор для Slot 1 (картридж - SECC). Увидел свет 7 мая 1997 года. Deschutes - дальнейшее развитие линейки Pentium II, усовершенствованная технология изготовления 0.25 микрон, питание - 2.0 В. Соответственно, удалось поднять тактовую частоту 266-450+ МГц, частота системной шины 66-100 МГц, кэш-память второго уровня 512 Кбайт размещена на процессорной плате, вышел 26 января 1998, Slot 1. Кэш первого уровня 32 Кбайта. Последнее ядро официально применявшееся в процессорах Pentium II, хотя последние модели Pentium II 350-450 шли с ядром, уже больше напоминавшим Katmai - только, естественно, с обрезанным SSE. Да и картридж тогда уже стал SECC2 (кэш с одной стороны от ядра (а не с двух, как в стандартном Deschutes, измененное крепление кулера.). Tonga - очень интересный процессор. Его имя мне впервые встретилось при написании данного обзора. Дело в том, что Intel никогда не афишировала тот факт, что Mobile Pentium II, построенный на 0.25 микронном ядре Deschutes будет называться именно Tonga. Правда, особо удивляться тут нечему: это ведь всего лишь codename, а на рынок процессоры выходят совсем под другими именами. В любом случае он впервые появился 2 апреля 1998 года. Тактовая частота в диапазоне 233-300+ МГц, шина - стандартные 66 МГц. Выпускается как Mini Cartridge Connector и Mobile Module Connector 1 и 2 (MMC-1 и 2). Katmai - Прямой наследник Deschutes. Изменения - добавлен блок SSE (Streaming SIMD Extensions), слегка расширен набор команд MMX, усовершенствован механизм потокового доступа к памяти. Техпроцесс 0.25 мкм, тактовая частота 450-600 МГц МГц, кэш-память второго уровня объемом 512 Кбайт размещена на процессорной плате Частота шины изначально составляла 100 МГц, но в сентябре 1999, в связи с задержкой Coppermine, вышли 533 и 600 МГц модели, рассчитанные на частоту системной шины 133 МГц. Celeron - революционный в некотором смысле процессор: Intel наконец-то обратила внимание на массовый рынок недорогих компьютеров. В общем, это целое семейство недорогих процессоров как с кэшем второго уровня, так и без оного. В данный момент выпускались или выпускаются следующие его представители Covington, Mendocino, Dixon. Впервые появился в апреле 1998 года. Выпускается в вариантах для Socket 370, Slot 1. Covington - первый процессор линейки Celeron. Построен на ядре Deschutes и выпускался по 0.25-микронной технологии. Тактовая частота 266-300 МГц, частота системной шины 66 МГц, кэш L1 - 32 Кбайта (по 16 Кбайт для данных и инструкций), кэш L2 отсутствует. Впервые появился 15 апреля 1998 года. Для уменьшения себестоимости выпускался без кэш памяти второго уровня и защитного картриджа. Питание - 2.0 В. Физический интерфейс - облегченный Slot 1 (SEPP - Single Edge Pin Package). Mendocino - является развитием линейки Celeron. В отличие от своего предшественника имеет кэш-память второго уровня объемом 128 Кбайт, интегрированную на одном кристалле с ядром. Тактовая частота - 300-533 МГц, используемая частота системной шины - 66 МГц. Технологический процесс - 0.25 мкм, для Socket-370 моделей - 0.22 мкм, чем объясняется их лучшая разгоняемость. Благодаря тому, что кэш оперирует на частоте процессора, имеет весьма неплохую производительность. Вышел 8 августа 1998. Питание - 2.0 В. Первоначальный форм-фактор - Slot-1, некоторое время параллельно существовали Slot-1 (300A - 433 МГц) и Socket-370 (300A - 533 МГц) варианты, в конце-концов первый был плавно вытеснен последним. Dixon - следующий пункт в истории Celeron. Недорогой процессор в первую очередь ориентированный на применение в ноутбуках. Изготавливается по 0.25 микронной технологии. Объем кэш памяти первого уровня - 32 Кбайта. Как и в Mendocino, кэш второго уровня расположен на чипе, однако его объем увеличен до 256 Кбайт. Тактовая частота - от 300 МГц (Celeron 3090A) и до 500 МГц, частота системной шины - 66 МГц. Официальная классификация - мобильный Pentium II. Выпускался и по 0,18 мкм процессу Coppermine - Pentium III, сделанный на базе 0.18 мкм техпроцесса, с интегрированными на чип 256 Кбайт кэша L2. Частота - от 533 МГц и выше. Наряду с FSB133 версиями продаются и FSB100 варианты (например, 667/650 МГц). Максимальная достигнутая скорость - 1 ГГц. Форм-фактор - Slot-1. Последний Slot-1 процессор. Coppermine (FC-PGA 370) - более дешевый вариант Coppermine в форм-факторе FlipChip PGA 370, рассчитанный на использование с Socket-370 материнскими платами (хотя с форм-фактором PPGA, используемым Celeron Socket-370 эти процессоры не совместимы) и частоту системной шины 100 и 133 МГц. FC-PGA Coppermine ниже 600 МГц официально не поддерживают режим мультипроцессорности - SMP. Тактовая частота начинается с 500 МГц, дальнейшее увеличение скорости происходит в рамках всей линейки Coppermine до 1.13 ГГц. Питание - 1.65 В. В течение первой половины 2000 года существует совместно со Slot1 вариантом процессора, потом предполагается вытеснение Slot1. Coppermine 128К - новый этап развития линейки Celeron. Начиная с частоты 533 МГц, Celeron обзавелся новым процессорным ядром - Coppermine с урезанным до 128 Кбайт кэшем L2. Соответственно, по своим характеристикам процессор максимально близок к Pentium III, построенным на базе Coppermine, в том числе впервые для Celeron включает поддержку SSE. Ожидается рост частот до 900 МГц и выше, переход на 0.13 мкм и частоту системной шины 100 МГц (уже осуществлен в моделях с частотами 800 и 850 МГц). Tualatin-256K - Socket-370 Pentium III, сделанный по 0.13 мкм техпроцессу. Последний Pentium III. Тактовая частота - 1,13, 1,2, 1,3 и 1.26 ГГц, системная шина - 133 МГц. Tualatin-512K - этот процессор будет содержать ядро Tualatin, но иметь 512 Кбайт кэша. Это изначально процессор для мобильных применений. Desktop-версии его не будет чтоб не конкурировать с Pentium 4. Timna - Coppermine 128K с интегрированным на чипе графическим ядром и контроллером SDRAM. То есть, фактически, уже больше чипсет, нежели процессор. Нацелен на сверхдешевые PC и телеприставки. Отменен, в связи с проблемами в MTH и общей ситуацией на рынке. Отменены и вариации на его тему - мобильный Timna и Timna+. Xeon - спустя несколько лет Intel решилась на выпуск замены Pentium Pro. Как и в его предшественнике, кэш память второго уровня здесь оперирует на частоте процессора. Правда, если в PPro кэш и ядро были объединены одним корпусом, то в Xeon - одним картриджем. Это первый процессор для Slot 2, и предназначен в первую очередь для мощных серверов и рабочих станций. Способен работать в мультипроцессорных конфигурациях. Построен на ядре Deschutes и выпускается, как и собственный кэш, по 0.25 микронной технологии. Кстати, сам кэш имеет объем 512, 1024, 2048 Кбайт, что во многом определяет высокую стоимость и тепловыделение. Tanner - Pentium III Xeon, то есть, от Xeon отличается, примерно также, как Katmai от Deschutes. Предназначен, в первую очередь, для hi-end серверов. Тактовая частота от 500 МГц, частота системной шины 100 МГц, как и положено всем Xeon CSRAM-кэш второго уровня, работающий на частоте процессора, объемом 512, 1024 и 2048 Кбайт. Естественно MMX и SSE, кэш первого уровня все тот же - 32 Кбайта. Cascades - Pentium III Xeon на базе 0.18 мкм технологического процесса. Фактически, серверный вариант Coppermine. На чипе содержится кэш L2 256 Кбайт, тактовая частота от 600 МГц, частота системной шины - 133 МГц. Первые варианты работают только в двухпроцессорных конфигурациях и только на частоте системной шины 133 МГц. В конце 2000 года все же обзавелся 2 Мбайт кэша L2 на чипе. Финальная тактовая частота - 900 МГц для полноценной версии, 1 ГГц - для версии с 256 Кбайт L2. Форм-фактор - Slot-2 Pentium 4 aka Willamette - следующий после Coppermine принципиально новый IA-32 процессор Intel для обычных PC. Использует новую системную шину вместо старой GTL+ - Quad Pumped 100 МГц, с результирующей частотой 400 МГц.. Кэш L1 - 8 Кбайт, L2 - 256 Кбайт, предпринят ряд шагов, направленных на увеличение производительности: добавленные исполнительные модули, декодеры, увеличенный объем буферов, и т.д. Введен новый набор инструкций - SSE2, на который Intel делает большую ставку в плане увеличения производительности нового процессора. Вышел 20 октября 2000 года с тактовой частотой 1.4-1.5 ГГц. В течение 2001 года должен дорасти до 2 ГГц, после чего уступить свое место Northwood. Форм-фактор - Socket-423. Northwood - 0.13 мкм вариант Pentium 4. Одновременно происходит переход на новый форм-фактор, Socket-478. Объем кэша увеличится до 512 Кбайт. Именно этот процессор должен стать основным в ассортименте Intel на долгое время, сменив на этом посту линейку Katmai/Coppermine. Исходная тактовая частота - 2.2 ГГц. Foster - серверный вариант Willamette. Частота системной шины - 400 МГц. Как и в случае с Cascades, объем кэша L2 остался тем же, что у базовой версии - Willamette. Тактовая частота - от 1.7 ГГц. Предполагаемый срок выхода - конец второго квартала 2001 года. Предполагаемый форм-фактор - Socket-603. Prestonia - новый 0.13 мкм IA-32 серверный процессор Intel, продолжение линейки Xeon. По отношению к Foster является тем же самым, чем является Northwood по отношению к Willamette. Выходит в первой половине 2002 года. Gallatin - тоже 0,13 мкм Foster. Пока что не очень понятно, чем он будет отличаться от Prestonia. Но что-то подсказывает, что именно размером кэша. Merced aka Itanium - первый процессор архитектуры IA-64, аппаратно совместим с архитектурой IA-32, будет включать трехуровневую кэш память объемом 2-4 Мбайт, включая память L0. Производительность будет примерно в три раза выше чем у Tanner. Технология изготовления 0.18 микрон, тактовая частота начиная с 667 МГц, частота системной шины - 266 МГц. Будет превосходить Pentium Pro по операциям FPU в 20 (!!!) раз. Физический интерфейс: Slot M. По умолчанию: MMX, SSE2. Планируемый срок выхода - первая половина 2001 года. В продажу пойдет под названием Itanium. Itanium - торговая марка, под которой будет продаваться процессор с кодовым названием Merced. McKinley - планируется к выходу в последнем квартале 2001 года, второе поколение процессоров архитектуры IA-64, тактовая частота начиная с 1000 МГц. Предполагается, что производительность, по сравнению с Merced, возрастет вдвое. А также, втрое поднимется пропускная способность шины данных, имеющей результирующую частоту 400 МГц, увеличенный (по сравнению с Merced) объем кэша второго уровня и скорости за 1 ГГц. Интересен и другой показатель - процессор будет потреблять мощность в 150 Вт. Как водится 0.18-ти микронная технология изготовления. Физический интерфейс - Slot M. Madison - преемник McKinley, планируется к выходу в 2002 году, другими словами это будет тот же McKinley, но построенный по медной, 0.13-микронной технологии. Deerfield - процессор, который ожидается к выходу в 2003 году. Изготовляться будет по 0.13 микронной медной технологии Motorola с использованием изоляции с низким числом k и SOI (HiP7). Является преемником Foster. Как и все новые процессоры, будет рассчитан на Slot M. Позиционируется как недорогой процессор архитектуры IA64 рабочих станций и серверов среднего уровня. 5.2. Обзор микропроцессоров фирмы АМD K5 - первый процессор AMD, который всерьез предназначался для конкуренции с Pentium. Платформа - Socket 5. Подобно Cyrix 6x86, использовал PR-рейтинг, от 75 до 166 МГц. При этом используемая частота системной шины составляла от 50 до 66 МГц. Кэш L1 - 24 Кбайт (16 Кбайт для инструкций и 8 для данных), кэш L2 на материнской плате, работает на частоте системной шины. Существовало четыре версии процессора: K5-75, 90, 100 (PR-rating соответствовал частоте процессора, технологический процесс 0.6 мкм); процессор K5-100 (0.35 мкм), процессоры K5-PR120, PR133 (PR-рейтинг соответствует частотам 90 и 100 MHz, технологический процесс 0.35 мкм, переработанное ядро) и процессор K5-PR166 (реальная частота 66MHz x 1.75) с нестандартным коэффициентом умножения. K6 - начал поставляться с апреля 1997 года (это Model 6), на месяц раньше выхода Pentium II, производился на базе 0.35 мкм (позднее 233 MHz К6 производились с использованием 0.25 мкм процесса) технологического процесса. Процессор работал на частоте от 166 до 233 МГц (причем последний - официально разогнанный вариант - 3.2/3.3В вместо стандартных 2.9/3.3В). Был создан на базе дизайна процессора 686, созданного приобретенной AMD компанией NexGen. По сравнению со своим предшественником, получил модуль MMX, увеличился объем кэша L1 - до 64 Кбайт (по 32 Кбайт для инструкций и данных). Возросшая тактовая частота позволила AMD отказаться от PR-рейтинга. В К6 предлагались решения, которые позволяли добиться большей производительности на той же частоте, а именно исполнение по предположению и внутренняя риск-подобная организация. Все последующие процессоры от AMD унаследовали это свойство. Позднее начались поставки K6 Model 7 (мобильный вариант) с частотами 266 и 300 MГц, технологический процесс 0.25 мкм, FSB 66 MHz. K6-2 - следующее поколение K6. Вышел в мае 1998 года, основными усовершенствованиям относительно его предшественника стали поддержка дополнительного набора инструкций 3DNow! и частоты системной шины 100 МГц. Кэш L1 64 Кбайт (по 32 Кбайт для инструкций и данных), кэш L2 находится на материнской плате, и может иметь объем от 512 Кбайт до 2 Мбайт, работая на частоте системной шины. Первоначально был выпущен на частоте 266 МГц, сегодня максимальная тактовая частота составляет 475 МГц, в скором времени должен выйти 500 МГц вариант. Было две модели процессора K6-2: первая, работающая на частотах 266 (66*4), 300 (100*3), 333 (95*3.5), 350 (100*3.5) и 366 (66.*5.5) MГц. И вторая модель AMD, работающая с частотами 200, 233, 350, 380, 400, 450 и 475 MГц. В ней используется новое ядро, такое же, как в K6-III. Главное отличие в новом ядре (CXT) это модифицированный метод работы с кэшем. Sharptooth (K6-III) - первый процессор от AMD, имеющий кэш второго уровня объединенный с ядром. Последний их процессор, сделанный под платформу Socket 7. Фактически, представляет из себя просто K6-2 с 256 Кбайт кэша L2 на чипе, работающих на той же частоте, что и процессор. Кэш L1 имеет объем 64 Кбайт (по 32 Кбайт для инструкций и данных), кэш L3 находится на материнской плате, и может иметь объем от 512 Кбайт до 2 Мбайт, работая на частоте системной шины. Был выпущен в феврале 99 года в вариантах 400 и 450 МГц Sharptooth-SC50 - переход на 0.18 мкм. K6-2+ - один из последних Socket7 процессоров AMD. И первый Socket7 процессор, сделанный с использованием 0.18 мкм техпроцесса. Должен содержать на чипе 128 Кбайт кэша L2, работающих на частоте процессора. Предполагаемая скорость - от 533 МГц. Естественно, поддержка 3DNow! K6-III+ - возможно, несколько позже K6-2+, AMD выпустит и 0.18 мкм вариант K6-III - с 256 Кбайт кэша L2 на чипе. K7 (Athlon) - Первый проект AMD, в котором она была вынуждена отойти от даже частичного заимствования архитектур Intel, и предложить рынку абсолютно свой вариант платформы для PC. Процессор имеет непревзойденный для сегодняшних x86 процессоров объем кэша первого уровня - 128 Кбайт (по 64 Кбайт для инструкций и данных). Кэш L2 - 512 Кбайт, работающий на 1/2, 2/5 или 1/3 частоты процессора. Системная шина - EV-6, та же, что и в процессорах Alpha, что потенциально дает возможность создания материнских плат, поддерживающих оба процессора. Частота системной шины - 200 МГц, но имеет потенциал до 400 МГц и выше. Поддерживаемые наборы инструкций - MMX, расширенный по сравнению с K6-III 3DNow!. Форм-фактор - Slot A. Первый процессор AMD, получивший при выходе собственное имя - Athlon. На сегодня доступны модели 500-1000 МГц. Подклассы: K75 - алюминиевые соединения, K76 - медные. Magnolia - так в AMD называли 1 ГГц Athlon K76 до его выхода. Thunderbird - 0.18 мкм версия Athlon с использованием технологии медных соединений. На чипе интегрированы 256 Кбайт полноскоростного exclusive кэша L2. В качестве переходного выпускался Slot-A вариант, но в массе своей процессор ознаменовал собой переход на Socket-A. Максимально доступная на сегодняшний день тактовая частота - 1.33 ГГц. Spitfire aka Duron - вариант Thunderbird с урезанным кэшем L2 - 64 Кбайт. Производится только с использованием алюминиевых соединений на Fab25 в Остине, техасе. Максимально доступная на сегодняшний день тактовая частота - 900 МГц. Mustang - серверный вариант Athlon. Кэш L2 объемом 1-2 Мбайт, интегрированный в чип. Процессор рассчитан на использование системной шины 266 МГц и DDR SDRAM памяти. Отменен. Corvette - такое кодовое имя сначала имел мобильный вариант ядра Mustang. Переименован в Palomino. Palomino - версия Athlon на базе ядра Mustang. Предполагаются незначительные архитектурные изменения с целью улучшения скоростного потенциала процессора. Предполагаемая тактовая частота - от 1.533 ГГц и выше. Срок выхода - третий квартал 2001 года для Desktop версии, конец первого для мобильной и конец второго для серверной. Camaro - переименован в Morgan Morgan - по отношению к Palomino то же, что Duron по отношению к Thunderbird. Выходит в четвертом квартале 2001 года. Thoroughbred - 0.13 мкм версия Athlon. Предполагаемая тактовая частота - в районе 2 ГГц. Срок выхода - конец половина 2001 года. Appaloosa - 0.13 мкм версия Duron. ClawHammer - первый 64-бит процессор AMD. Или, по крайней мере, частично 64-бит. В отличие от Itanium, этот процессор будет ориентирован главным образом на 32-бит инструкции, нежели наоборот. Одновременно с его выходом ожидается появление новой шины - HyperTransport (Lightning Data Transport - LDT), используемой для связи с процессорами и устройствами ввода/вывода. LDT должна стать не заменой, а дополнением к системной шине EV6 или EV7. Предполагаемая скорость - 2 ГГц и выше, предполагаемый срок выхода - первая половина 2002 года. SledgeHammer - серверный вариант ClawHammer. Предполагаемый срок выхода - 2002 год. ПРИЛОЖЕНИЯ:
Реферат: Процессоры ЭВМ

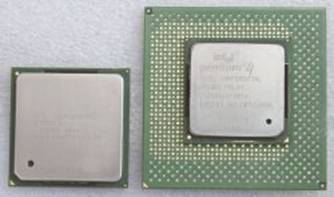

Слева - Pentium 4 под Socket 478, а справа Pentium 4 под Socket 423

Реферат: Процессоры ЭВМ Реферат: Процессоры ЭВМ

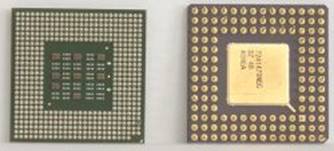

Габариты Pentium 4 под Socket 478 поражают воображение особенно рядом со старым добрым i386DX :)

Реферат: Процессоры ЭВМ

Хотя процессор Pentium 4 под Socket 478 все равно существенно меньше кулера для него

Список используемой литературы. 1. А.А Мячев, В.Н. Степанцов ПЭВМ и микроЭВМ.-М.: Радио и связь,1991. 2. Вычислительные машины, системы и сети. Учебник под редакцией А.П. Пятибратов.-:Финансы и статистика,1991. 3. В.Э. Фигурнов: IBM PC для пользователя. 4. Р. Веббер: Конфигурирование ПК на процессорах 386/486. 5. П. Нортон: Персональный компьютер изнутри. 6. В.Л. Григорьев "Микропроцессор i486. Архитектура и программирование", Гранал, Москва, 1993. 7. Ж.К. Голенкова и др. "Руководство по архитектуре IBM PC AT", Консул, Минск, 1993 8. Руководство программиста по процессору Intel i386, Техническая документация уровня 2, (C) Intel Corp. 9. Руководство программиста по процессору Intel i486, Техническая документация уровня 2, (C) Intel Corp.
